作為一名剛開始了解CAD制圖的人，對于一些基礎符號的繪制都不是很熟悉，不知道cad剖切符號怎么畫也很正常，接下來小編就來為CAD初學者帶來入門教程之autocad畫剖切符號，兩種方法任選，有需要的可以來看看，記得有時間就去聯系一下哦!

>>點擊快速下載AutoCAD軟件：AutoCAD<<

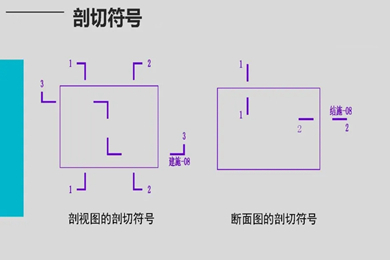

　　cad剖切符號怎么畫

　　方法一：

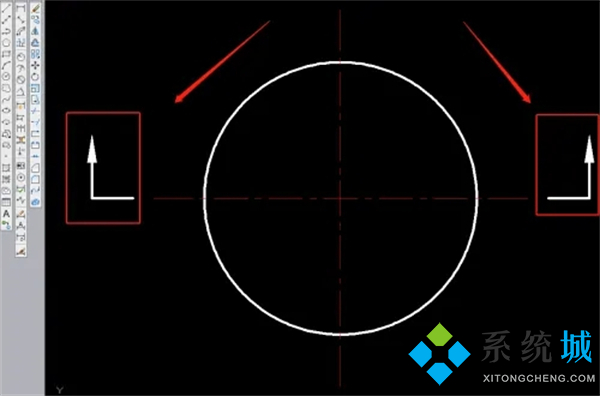

　　1、使用直線工具畫線

　　在cad工具欄中使用直線工具，沿著剖切線對稱繪制兩段直線。

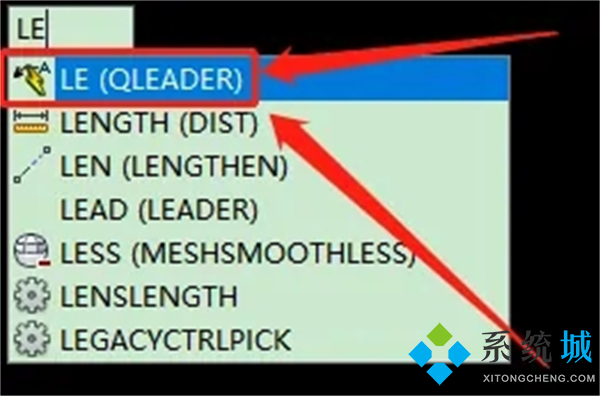

　　2、輸入指令LE

　　在編輯區中，輸入快捷質量“LE”按下空格鍵。

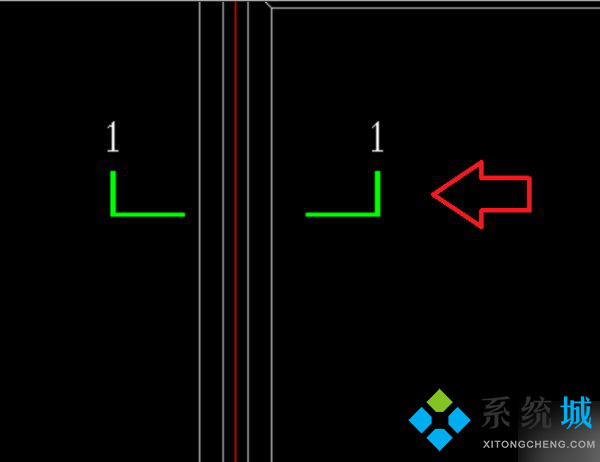

　　3、繪制引線

　　在直線上繪制引線，指明剖切的方向即可完成剖切符號的繪制。

　　方法二：

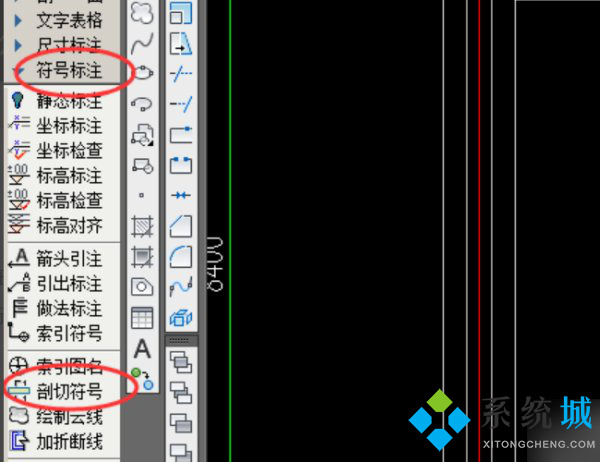

　　1、點擊符號標注/剖切符號

　　首先在電腦上打開一個目標圖形，然后依次點擊軟件界面左側工具菜單中的【符號標注/剖切符號】選項。

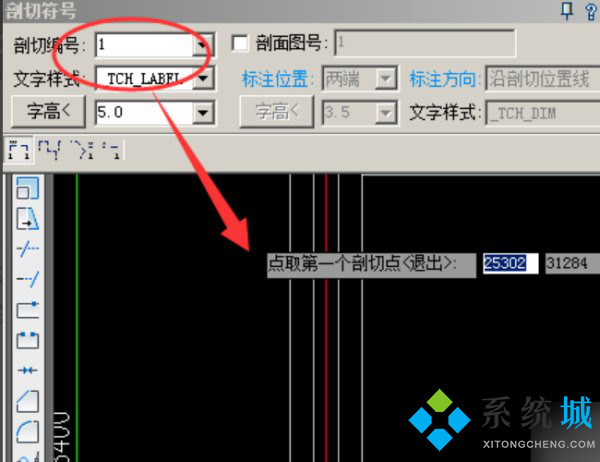

　　2、設置編號，設置符號位置

　　然后在出現的對話框中設置編號，接著在圖形中需要設置符號的位置點擊。

　　3、選擇設置符號的第二點

　　點擊之后，然后再在圖形上選擇設置符號的第二點。

　　4、符號位置設置好后，再設置符號方向

　　符號的位置設置好后，再移動鼠標來設置符號的方向，點擊鼠標左鍵確定。

　　5、完成以上設置，就可以繪制剖面符號

　　完成以上設置后，即可在AutoCAD軟件中繪制剖面符號。

　　以上就是小編為大家帶來的cad剖切符號怎么畫的兩個方法教程，第一種最為簡單快捷了，但是需要反復練習才能記住，希望可以幫到大家。
